橡胶圆筒筛
圆筒筛是近年来在世界领域内鼓起的一种结构单一、装置方便、使用靠得住、效能高的分筛设备。宽泛利用于各类大型自磨机、半自磨机、球磨机出料端的物料分级，成功能于各类金属矿山选矿系统。
橡胶圆筒筛机能特点
304am永利集团矿机出产的圆筒筛综合了世界上所有圆筒筛的根基优越个性，使用304am永利集团矿机独创技术，使得产品拥有如下个性：
1、筛分效能高，不堵矿。
2、结构单一，占用空间少，装置检建方便，不需单独配置驱动装置和动力源。
3、圆筒筛筛板及导流板选取高304am永利集团橡胶或聚氨脂资料造作，可凭据客户要求配置各类孔形、孔径的筛板，可凭据用户要求选材和设计，使用寿命达1~2年。
4、圆筒筛筛板的装置方式选取镶嵌式，不使用一个螺栓,装置拆卸方便；靠得住，筛板基条选取不锈钢造作,可保障持久不更换，是目前世界上更换筛网次数至少的结构。
5、维建成本低。

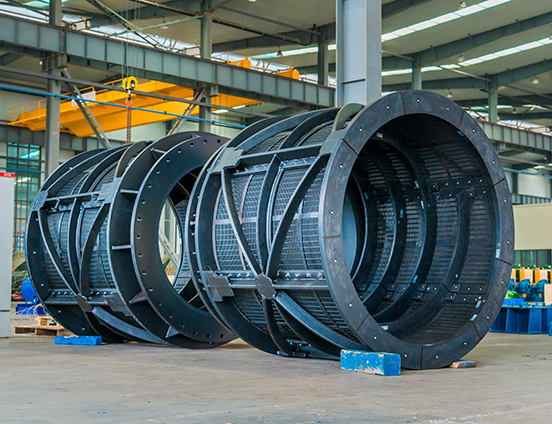

橡胶圆筒筛结构大局
橡胶圆筒筛产品重要由金属框架及橡胶筛板或聚氨脂筛板组成。304am永利集团矿机能够凭据客户的分歧要求进行钻研开发切合选矿工艺要求的分歧结构大局的橡胶圆筒筛。

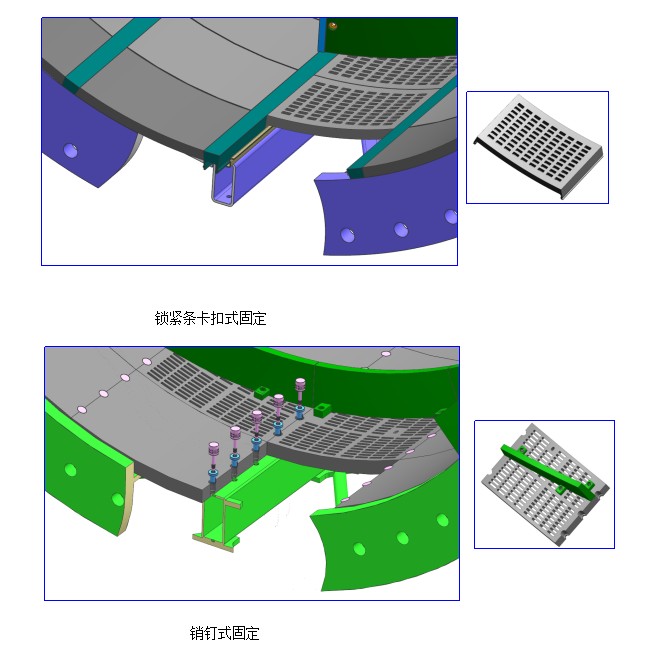

筛板装置方式图
橡胶圆筒筛使用典型案例
|
主机型号 |
圆筒筛规格 |
用户 |
|
Φ7.9x13.6m球磨机 |
Φ3530x4805mm |
澳大利亚SINO铁矿 |
|
Φ7.32x10.68m球磨机 |
φ3000x3305mm |
江铜集团大山选矿厂 |
|
Φ5.5x8.8m球磨机 |
Φ2300x3466mm |
巴西淡水河谷VVARGEM GRAND矿 |
|
Φ7.32x10.68m球磨机 |
Φ3000x3940mm |
中信沉工赞比亚-KCM项目 |
|
Φ9.15x5.03m半自磨机 |
Φ3000x3605mm |
黄金集团乌鲁格图山矿业公司 |
|
Φ8.5x4m半自磨机 |
Φ2300x3741mm |
铜陵有色矿业公司冬瓜山选矿厂 |
|
Φ11.58x7.01m半自磨机 |
Φ4232x4268mm |
蒙古国奥尤陶勒盖Oyu Tolgoi |
|
Φ7.32x13m球磨机 |
Φ3120x4390mm |
墨西哥矿业 |
墨西哥最大的矿业公司旗下二选厂占有6台Φ7.32x13m球磨机，处置矿量15万吨/天。现场使用的磨机圆筒筛存在筛分能力不及，物料不能彻底筛透问题，现场技术人员经屡次优化改进，问题一向未能解决。
2019年5月，江西304am永利集团矿机新资料股份有限公司技术人员到该集团二选厂现场调查，在现场网络运行数据并进行推算分析，找出问题的本原，实现了圆筒筛优化设计规划并进行会议互换钻研。
2020年6月，由江西304am永利集团矿机新资料股份有限公司造作一套Φ7.32x13m球磨机圆筒筛在2号磨机装置使用，并对2、3、4号三台磨机的筛上物进行取样分析，数据如下：
|
|
Molino 2 号磨机 |
Molino 3 号磨机 |
Molino 4 号磨机 |
|
圆筒筛进料 |
1250 |
1150 |
1250 |
|
筛上物湿法沉量 |
1.7 Kg |
4.6 Kg |
5.10 Kg |
|
筛上物干法沉量 |
1.212Kg |
3.907Kg |
3.062Kg |
筛上物料的粒径散布如下：
|
|
Molino 2 号磨机 |
Molino 3 号磨机 |
Molino 4 号磨机 |
|||
|
|
Slot de开孔： 0.750”x 2 |
Slot de 开孔：1” x 2” |
Mezcla de slot 开孔：1”x 2” 和 1.5” x 2” |
|||
|
MALLA尺寸 |
PESO 沉量 |
% PESO 沉量百分比 |
PESO 沉量 |
% PESO 沉量百分比 |
PESO 沉量 |
% PESO 沉量百分比 |
|
FRACCION +1.00 in |
85.700 |
7.070 |
133.700 |
3.422 |
0.000 |
0.000 |
|
FRACCION +3/4 in |
237.300 |
19.578 |
91.500 |
2.342 |
82.800 |
2.703 |
|
FRACCION +1/2 in |
603.000 |
49.748 |
975.000 |
24.954 |
1000.500 |
32.665 |
|
FRACCION +3/8 in |
169.300 |
13.967 |
1040.800 |
26.638 |
1226.400 |
40.040 |
|
FRACCION +1/4 in |
69.500 |
5.734 |
988.800 |
25.307 |
109.300 |
3.569 |
|
FRACCION +4 |
16.100 |
1.328 |
306.100 |
7.834 |
320.500 |
10.464 |
|
FRACCION +10 |
18.300 |
1.510 |
215.700 |
5.521 |
224.900 |
7.343 |
|
FRACCION +20 |
1.400 |
0.116 |
17.700 |
0.453 |
27.100 |
0.885 |
|
FRACCION +35 |
0.900 |
0.074 |
6.700 |
0.171 |
5.100 |
0.167 |
|
FRACCION +50 |
0.900 |
0.074 |
17.500 |
0.448 |
7.900 |
0.258 |
|
FRACCION +70 |
0.800 |
0.066 |
12.400 |
0.317 |
5.000 |
0.163 |
|
FRACCION +100 |
0.500 |
0.041 |
11.800 |
0.302 |
5.100 |
0.167 |
|
FRACCION +150 |
0.500 |
0.041 |
10.100 |
0.258 |
4.300 |
0.140 |
|
FRACCION +200 |
0.700 |
0.058 |
14.800 |
0.379 |
8.000 |
0.261 |
|
FRACCION - 200 |
7.200 |
0.594 |
64.600 |
1.653 |
36.000 |
1.175 |
|
Total总计 |
1212.100 |
100.000 |
3907.200 |
100.000 |
3062.900 |
100.000 |
|
80 % P. P. 微米 en Micras = + 1/2 |
|
76.40 |
|
30.72 |
|
35.37 |
检测数据分析结论：304am永利集团矿机圆筒筛的运行成效超出了预期，和3号及4号磨机相比，筛上物降低了69％和60.4%。粒度分析表得出,与其他两个圆筒筛相比，304am永利集团矿机圆筒筛大于0.5”的颗粒为76.4％，而3号和4号磨机的圆筒筛别离为30.7％和35.3％。
利用注明

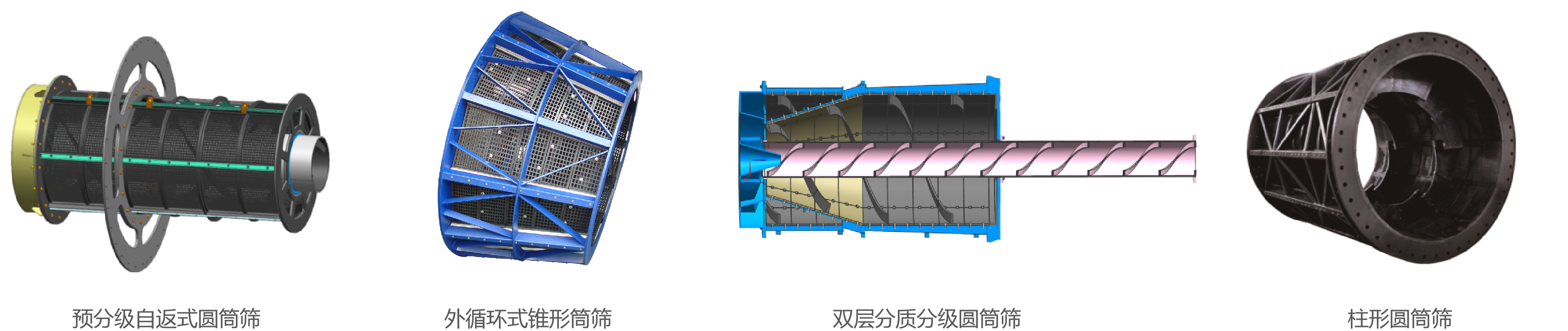

1、柱形圆筒筛、表循环式锥形筛重要用于磨机排矿分质，断根粗壮矿粒及碎钢球，提高旋流器的分级效能及泵的使用寿命。
2、预分级自返式圆筒筛重要用于格子型球磨机及自磨机排矿分级，有效节造下一段磨机的给矿粒径，满足选矿工艺要求。
3、分质分级圆筒筛既能断根粗壮碎钢球又能有效节造下一段磨机的给矿粒径，将中央粒级返回再磨的筒筛。

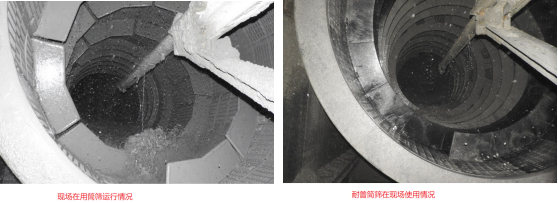

橡胶圆筒筛案例
